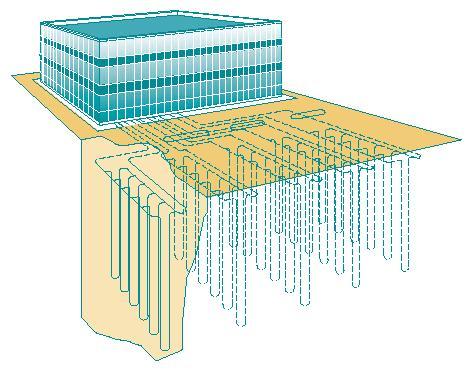

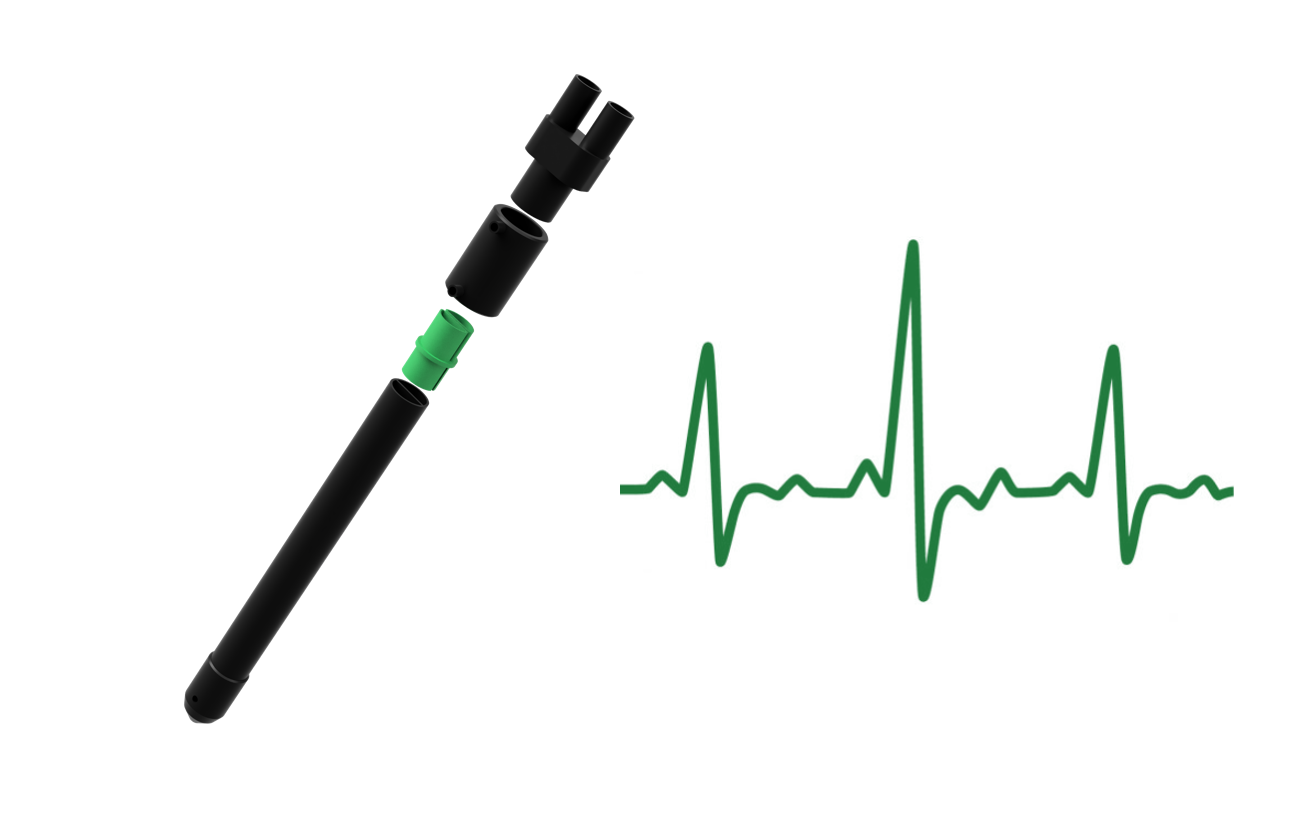

De planning van het separatus-geothermische systeem wordt in principe uitgevoerd volgens de planningsinstructies uit de geldende normen SIA-384/6 of VDI-4640. Maak gebruik van onze expertise voor een thermische simulatie van het scheidingssysteem, vooral bij complexere projecten – via ons of met onze hulp.
- Simulatie in GHEtool
- Wij ontwerpen het scheidingssysteem thermisch met essentiële informatie.
Meer informatie- Instructies voor scheiding in EED
- Wij bieden een handleiding om u te helpen bij het simuleren van separatus in EED.
Meer informatie- Instructies voor scheiding in EED
- planningsdocumenten
- Wij verstrekken technische gegevensbladen, zodat u alle details kunt bijhouden.
Meer informatie- Afzonderlijke EWS-simulatie
- Indien gewenst kunnen wij voor u een systeem dimensioneren middels een simulatie.
Meer informatie
Hoe separatus de investeringskosten voor geothermische energie met 30% kan verlagen:
Slanke sonde
Smallere sondes kosten minder geld.
Een boordiameter van 110 mm in plaats van 152 bespaart bijvoorbeeld:
52% minder boorspoeling
48% minder injectiemateriaal
De separatussonde is smaller en lichter:
Bespaar 48% op het installatiegewicht
34% minder warmteoverdrachtsvloeistof
Kleine, efficiënte apparaten
Een kleinere boordiameter vereist minder vermogen. Er kan ongeveer 60% van het compressorvermogen worden bespaard. Ook het motorvermogen en de intrekkrachten kunnen kleiner worden ontworpen. Kleinere apparaten zijn goedkoper in aanschaf en onderhoud en verbruiken tot 55% minder diesel.
prestatiewinst
Door de materiaalbesparing en de kleine, handzame uitrusting kan de handling aanzienlijk worden verminderd:
Transport, montage en demontage van boorapparatuur, herpositionering bij het boren van meerdere gaten, sonde en haspel kunnen met de hand worden verplaatst in plaats van met een kraan, eenvoudige installatie van de sonde.
gescheiden in GHEtool
Afzonderlijke simulatie in GHEtool

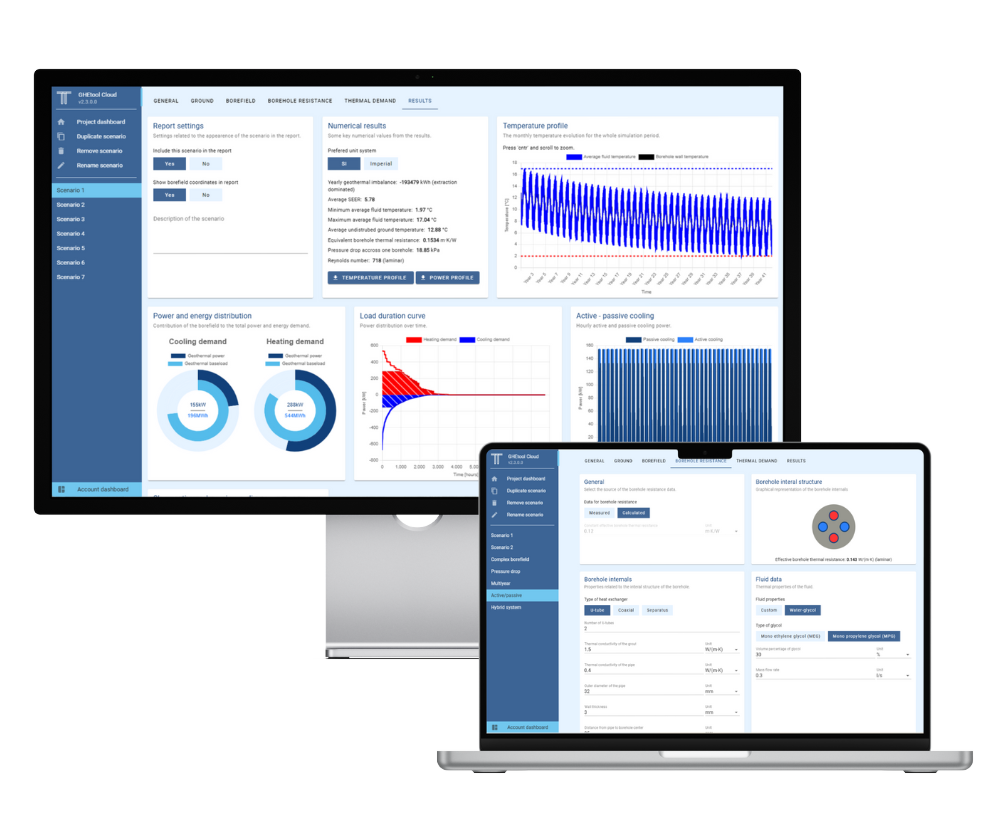

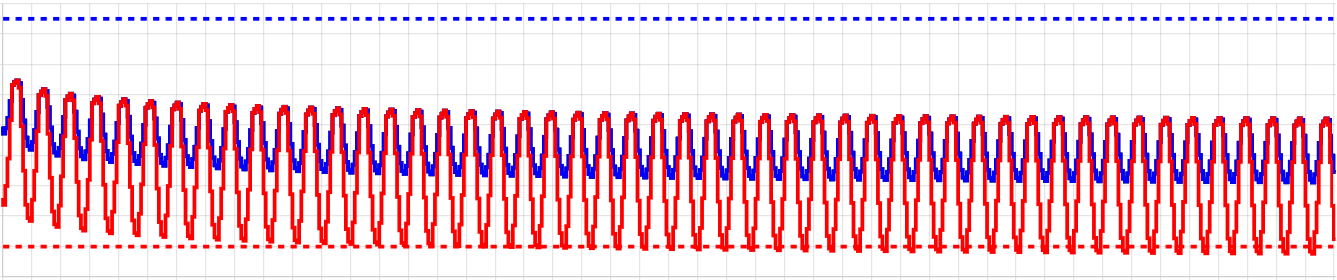

Wij simuleren het separatus geothermische sondeersysteem voor u in GHEtool of bieden u een training aan, zodat u het zelf kunt berekenen. Zo weet u zeker dat de boorgaten nauwkeurig worden uitgelijnd.
gescheiden in GEOWATTCORE
Afzonderlijke simulatie in GEOWATTCORE
Het separatus geothermische sondesysteem kan in GEOWATTCORE als sondetype worden geselecteerd en daardoor eenvoudig worden gesimuleerd. De invloed van aangrenzende sondes of eventuele regeneratie kan daardoor eenvoudig worden ingeschat en de separatus kan optimaal worden gedimensioneerd.
Onderhoud en ondersteuning
Professionele ondersteuning voor een optimale werking en efficiëntie van onze geothermische systemen
Morgen in het meer. Maar wees verstandig in uw planning. Vestibulum euismod, orci quis vehicula consectetur.
- $ 0 miljoen+
Hallo heel erg
- 0k
Klasse is geschikt.
gescheiden in EED
separatus Simulatie in Earth Energy Designer - EED
Wij bieden instructies en de benodigde invoerbestanden om u te helpen bij het simuleren van separatus in EED.
Afzonderlijke EWS-simulatie
Dimensionering van het geothermische sondesysteem van separatus
Om de haalbaarheid van een separatie-geothermisch sondesysteem te beoordelen, maken we gebruik van geschikte simulatietoepassingen en onze ervaring. U hoeft slechts enkele parameters in te voeren en wij dimensioneren het systeem voor u.
Vul het formulier in, dan nemen wij contact met u op.
"Lorem ipsum dolor sit amet, consectetur adipiscing elit, zei dat er geen tijd was voor werk en grote pijn. Want om ter zake te komen: wie zou er nou werk verrichten zonder er enig voordeel uit te halen? "Maar pijn in verwijt in genot wil een cillum-pijn zijn, en vlucht voor het niets om te baren."
Adam Smit
CEO, Bedrijf
Slogan
Ons team
Lees meer over de experts die onze diensten verlenen.
Hallo, heel verdrietig.
Hij stoot degenen die hem prijzen af, maar hij is de architect van hen, van wie zij vallen. Laat hem pijn en plezier zijn.
Neem nu contact op
Adam Smit
Functietitel
Adam Smit
Functietitel
Adam Smit
Functietitel
Wat zeggen de wetenschap en experts? Zijn er examens en toetsen?
Onderzoek & Ontwikkeling
Dankzij het grote energiereferentieoppervlak van 360° rondom de buis is separatus een ideale warmtewisselaar voor warmte en koude uit de grond. In tegenstelling tot conventionele systemen is er geen sprake van een ‘dode zone’ in de geothermische sonde.
- simulaties
- Het Instituut voor Energietechnologie (IET) van de Hogeschool voor Toegepaste Wetenschappen in Rapperswil (OST) onderzocht de interne warmteoverdracht met behulp van FEM-simulatie.
- testfaciliteiten
- separatus is aan verschillende praktijktesten onderworpen met echte verwarmings- en koelsystemen. De bevindingen worden nu opgenomen in het professionele planningsproces.

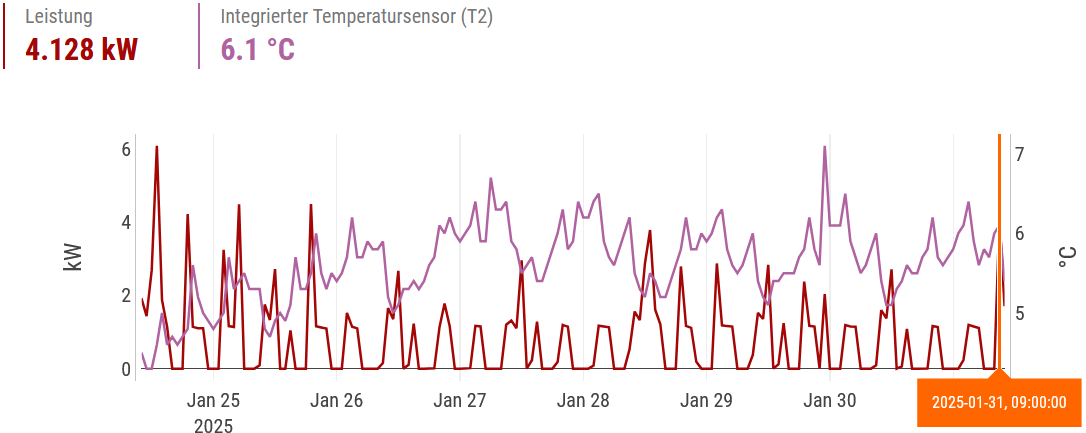

Grafiek: Stroomverbruik en temperatuurontwikkeling van de testfaciliteit “Pernter”
De testsystemen werken, zoals verwacht, uitstekend. separatus vertoont stabiele prestaties, zelfs onder volledige belasting. De thermische boorgatweerstand ligt grofweg tussen die van een enkele-U- en een dubbele-U-sonde, maar kan zelfs de prestaties van een dubbele-U-sonde overtreffen, afhankelijk van factoren zoals volumestroom en boorgatgeometrie.
Bij het verwarmen profiteert de warmtepomp van de hoge brontemperatuur, doordat deze de temperatuur naar een hogere temperatuur brengt die comfortabel is voor de leefomgeving. Hoe kleiner de temperatuurschommeling, hoe hoger het rendement en hoe lager de bedrijfskosten. Bij de zogenaamde “passieve koeling” draagt de goede warmteoverdracht bij aan de haalbare temperatuurverlaging in de woon-, slaap- en werkruimtes.
Hoe goed werkt separatus vergeleken met eerdere geothermische systemen?
prestatievergelijking
De prestaties van geothermische sondes worden vergeleken met behulp van de “thermische boorgatweerstand”: hoe lager de weerstand, hoe beter. Dit hangt af van verschillende factoren, waaronder de geometrie van het boorgat, het opvulmateriaal en de staat ervan, de constructie van de leidingen, het pekelmedium, de volumestroom en de temperatuur. Omdat dit allemaal varieert, is de boorgatweerstand nooit constant, maar verandert afhankelijk van het boorgat, het seizoen en de bedrijfsomstandigheden. Als voorbeeld maken we drie vergelijkingen.
Vergelijkingsdiagram van boorgatweerstand en sondelengte
Rb … Thermische boorgatweerstand
Ø … boorgatdiameter
λ … thermische geleidbaarheidsvulling
De separatus-geothermische sonde loopt zelfs bij lage stroomsnelheden turbulent en levert zo zijn maximale prestaties.
Indien gewenst: boormeters besparen
Conventionele dubbele U-buissondes (DU 32) worden in de praktijk vaak gebruikt met een debiet lager dan 1,4 m³/h, wat betekent dat ze werken met laminaire stroming (bron: VDI 4640/2, p. 39). Dit resulteert in een verhoogde boorgatweerstand en daardoor lagere prestaties.
Als de diameter van het boorgat en de aanvulling echter zo slank en geleidend mogelijk worden ontworpen met behulp van het separatusconcept, kunnen hogere prestaties worden behaald dan met conventionele geothermische sondes. Door middel van berekening (thermische simulatie) kan theoretisch worden aangetoond dat minder boormeters voldoende zijn.
Vergelijkingsdiagram van boorgatweerstand en sondelengte
Rb … Thermische boorgatweerstand
Ø … boorgatdiameter
λ … thermische geleidbaarheidsvulling
De pragmatische separatus-benadering: Voor het ontwerpen van kleine tot middelgrote systemen kunnen de gebruikelijke ontwerptabellen (bijv. VDI 4640) worden gebruikt.
Eenvoudig geval: dezelfde prestatie
De separatus geothermische sonde vertoont ook bij lage volumestromen turbulente stroming en levert daardoor maximale prestaties. Zelfs in gevallen waarin een conventionele dubbele U-sonde (DU 32) als turbulent wordt beschouwd, kunnen in de praktijk nauwelijks relevante prestatieverschillen tussen de sondetypen worden waargenomen in dit scenario.
Het separatusadvies: Kies de kleinst mogelijke boordiameter, gebruik thermisch verbeterde aanvulling in plaats van standaard aanvulling. Eventuele hogere weerstanden als gevolg van een relatief kleiner warmteoverdrachtsoppervlak of een iets hogere interne warmtekoppeling worden hierdoor gecompenseerd. Wat de sonde efficiënt houdt, heeft ook een positief effect op de boorkosten: het verbeterde opvulmateriaal is nog steeds goedkoper vanwege de kleinere hoeveelheid opvulmateriaal die nodig is. De kleine diameter maakt het mogelijk om compacte, brandstofefficiënte apparatuur te gebruiken, dunne boorstangen en hamers, minder glycolvulling, enzovoort…
Vergelijkingsdiagram van boorgatweerstand en sondelengte
Rb … Thermische boorgatweerstand
Ø … boorgatdiameter
λ … thermische geleidbaarheidsvulling
Zelfs in een nadelige situatie zijn de verschillen beperkt, maar separatus blijft altijd de goedkopere oplossing.
Ergste geval: klein verschil in efficiëntie
De slechtst mogelijke prestatievergelijking voor separatus zou zijn als de splitpipe-sonde in een onnodig te groot boorgat wordt geïnstalleerd en wordt vergeleken met een dure, afgestemde dubbele-U-sonde (DU 32).
Wat zou er in zo’n ‘ergste geval’ in de grond gebeuren als er met dezelfde sondelengte naar scheiding zou worden geboord? Door de identieke energieonttrekking door de warmtepomp zou de grondtemperatuur zich op hetzelfde niveau ontwikkelen. Door de hogere thermische weerstand zou de temperatuur van de pekel slechts enkele tienden van een graad Celsius dalen. De efficiëntie van het systeem zou licht afnemen, met enkele procenten, maar dit zou geen verstoring veroorzaken.
Een verlies aan efficiëntie zou gecompenseerd kunnen worden door een iets langere boring. Maar zelfs met de extra lengte blijft separatus de meest kosteneffectieve oplossing: 10% meer boordiepte wordt meer dan gecompenseerd door ongeveer 50% lagere boorkosten, 50% minder lassen en 34% lagere vulkosten.
